Pengukuran kabel FO (Fiber Optic) feeder dan distribusi menggunakan OTDR (Optical Time Domain Reflectometer)

Pengukuran kabel FO (Fiber Optic) feeder dan distribusi menggunakan OTDR (Optical Time Domain Reflectometer) adalah metode untuk menguji dan memeriksa kualitas serta kondisi kabel fiber optik yang digunakan dalam jaringan komunikasi. Berikut penjelasan tentang bagaimana OTDR digunakan dalam pengukuran kabel fiber optik feeder dan distribusi:

1. Apa itu OTDR?

OTDR adalah alat pengukur yang digunakan untuk menganalisis kabel fiber optik. Prinsip kerjanya adalah mengirimkan pulsa cahaya ke dalam kabel dan kemudian mengukur refleksi atau hambatan cahaya yang kembali. Refleksi ini terjadi ketika cahaya melintasi sambungan, splicing, atau kerusakan dalam kabel.

2. Tujuan Pengukuran Kabel FO dengan OTDR

Tujuan utama penggunaan OTDR dalam pengukuran kabel FO feeder dan distribusi adalah untuk:

• Mengukur jarak kabel: OTDR membantu mengukur panjang kabel fiber optik.
• Mendeteksi gangguan atau kerusakan: OTDR dapat mendeteksi cacat atau penyambungan yang tidak sesuai pada kabel fiber optik, seperti sambungan yang buruk atau kerusakan fisik lainnya.
• Memeriksa kualitas sambungan: OTDR dapat mengevaluasi kualitas sambungan antar kabel atau splicing yang ada, serta memberikan gambaran tentang loss (kerugian sinyal) sepanjang kabel.
• Memeriksa titik distribusi: Memastikan bahwa semua titik distribusi berfungsi dengan baik dan sinyal dapat dipancarkan secara efisien.

3. Prinsip Kerja OTDR

OTDR bekerja dengan mengirimkan pulsa cahaya dari sumber cahaya ke dalam kabel fiber optik. Cahaya yang diterima kembali oleh alat ini memberikan informasi tentang:

• Time-of-flight: Waktu yang dibutuhkan cahaya untuk kembali ke alat setelah dipantulkan, yang digunakan untuk mengukur jarak.
• Loss: Kehilangan sinyal sepanjang jalur yang diuji, yang menunjukkan kualitas kabel atau sambungan.

Setiap gangguan atau hambatan yang terjadi sepanjang kabel, seperti sambungan yang buruk atau cacat pada kabel, akan memantulkan sebagian cahaya kembali ke OTDR. Dengan menganalisis waktu perjalanan cahaya ini, OTDR dapat menggambarkan lokasi dan jenis masalah yang ada.

4. Prosedur Pengukuran

Berikut langkah-langkah umum dalam pengukuran kabel FO menggunakan OTDR:

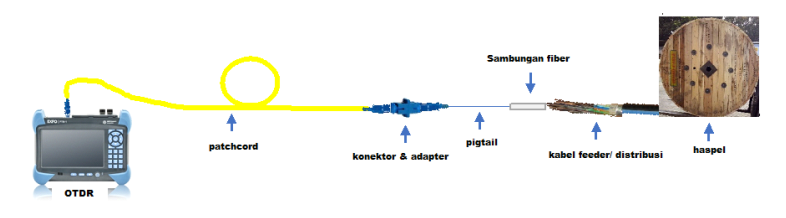

• Persiapan: Hubungkan OTDR ke salah satu ujung kabel fiber optik yang akan diuji.
• Pengiriman pulsa cahaya: OTDR mengirimkan pulsa cahaya ke dalam kabel.
• Pencatatan refleksi: OTDR mencatat cahaya yang dipantulkan dan menghitung waktu yang dibutuhkan untuk kembali.
• Analisis hasil: Data yang diperoleh dianalisis untuk mendeteksi lokasi dan tingkat kerugian sinyal pada kabel.
• Laporan hasil: OTDR menghasilkan grafik yang menunjukkan jarak dan lokasi gangguan atau kerusakan, serta tingkat kehilangan sinyal.

5. Manfaat OTDR dalam Pengukuran Kabel FO

• Akurasi tinggi: OTDR memberikan pengukuran yang akurat mengenai panjang kabel, lokasi kerusakan, dan kehilangan sinyal.
• Deteksi dini masalah: Dengan OTDR, masalah atau kerusakan pada kabel fiber optik dapat terdeteksi sejak dini, sebelum menyebabkan gangguan yang lebih besar pada sistem komunikasi.
• Pemeliharaan yang lebih mudah: OTDR membantu dalam pemeliharaan dan perbaikan kabel fiber optik dengan memberikan informasi yang jelas tentang lokasi masalah.

6. Tantangan dalam Penggunaan OTDR

• Jarak yang lebih jauh: Untuk kabel fiber optik dengan panjang yang sangat jauh, sinyal refleksi mungkin terlalu lemah untuk dideteksi dengan akurat, meskipun alat OTDR modern telah dirancang untuk menangani masalah ini.
• Kesulitan pada sambungan aktif: OTDR dapat mengalami kesulitan dalam pengujian jika ada perangkat aktif yang terhubung pada jaringan (misalnya, switch atau router), karena perangkat ini dapat mempengaruhi hasil pengujian.

7. Kesimpulan

Pengukuran kabel fiber optik dengan menggunakan OTDR sangat penting untuk memastikan kualitas dan keandalan sistem komunikasi fiber optik. OTDR memungkinkan teknisi untuk mendeteksi kerusakan dan masalah lainnya pada kabel secara cepat dan akurat, sehingga pemeliharaan jaringan dapat dilakukan lebih efektif.

Jika Anda bekerja dengan jaringan fiber optik, penggunaan OTDR adalah langkah penting untuk memverifikasi kinerja dan kesehatan kabel fiber optik feeder dan distribusi.
